Elen måste planeras innan väggar stängs, golv läggs och kök monteras. Med rätt underlag från start blir det lättare att få rätt antal uttag, bra belysning och säkra installationer som följer Elsäkerhetsverkets krav i villa och radhus.
230 V
Vanlig spänning i vägguttag och stora delar av bostadens installation.
30 mA
Jordfelsbrytare för personskydd i bostäder har normalt denna märkutlösningsström.
Börja med elritning, belastning och rumsfunktion
En fungerande elplan börjar med hur varje rum faktiskt ska användas. Markera på planritningen var sängar, soffa, matbord, tv, skrivbord, kyl, frys och tvättmaskin ska stå, för uttagens placering påverkas direkt av möbleringen. I kök och tvättstuga behöver elektrikern dessutom veta vilka apparater som kräver egen grupp i centralen, till exempel ugn, induktionshäll, torktumlare eller laddutrustning. Be också om en genomgång av huvudsäkring, gruppförteckning och om det finns plats i elcentralen för nya dvärgbrytare och jordfelsbrytare. Det sparar tid när väggar är öppna och minskar risken för sena ändringar.
Belysning ska planeras i lager. Takpunkt ger allmänljus, väggarmatur eller spot ger riktat ljus och fönsterbelysning skapar mjukare kvällsljus. Om dimmer ska användas behöver den passa både lasten och ljuskällan, särskilt med LED där fel kombination kan ge flimmer eller surr.
Praktisk detalj
Placera strömbrytare ungefär 90 till 110 cm över golv och låt uttag anpassas efter möblering, arbetsbänkar och fasta installationer i stället för att sättas på måfå.

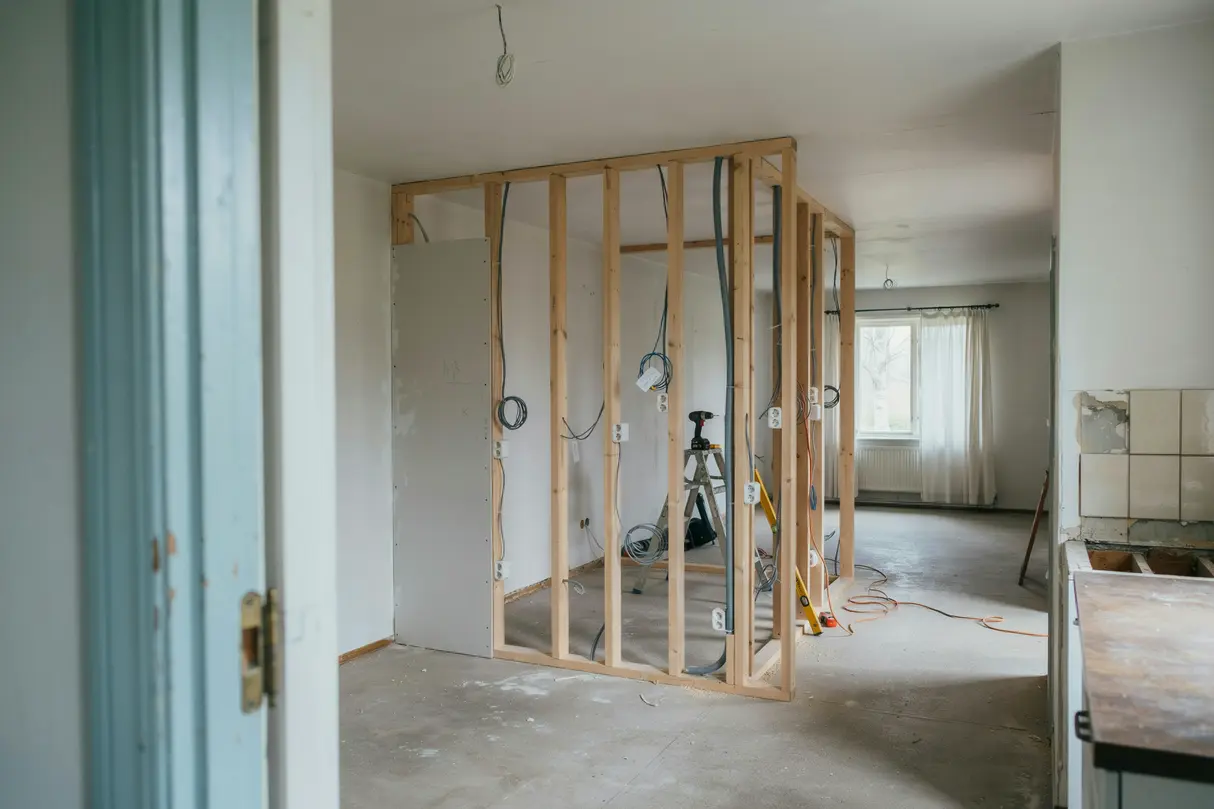

Planera för framtida behov redan när väggarna är öppna
Tomrör och extra framdragningar kostar främst i planering, inte i efterarbete, och är därför smarta att ta med direkt. Förbered för nätverkskabel till arbetsplats, tv och accesspunkt i stället för att bara lita på trådlöst nät. Se också över om entré, uppfart eller garage senare kan behöva laddbox, motorvärmare, utebelysning eller el till förråd. I badrum och tvättstuga måste el placeras med hänsyn till våtzoner och produktkrav, och där ska arbetet samordnas med tätskikt, ventilation och VVS. Entreprenören bör därför redovisa vem som gör håltagning, när kablar dras och när dosor får byggas in.
Fast installation i bostad ska utföras av en behörig elinstallatör eller av någon som omfattas av ett elinstallationsföretags egenkontrollprogram enligt Elsäkerhetsverket.
-
1
Gör en rumslista innan rivning börjar
Skriv upp varje rum för sig och notera antal uttag, datauttag, takpunkter, fönsterlampor, bänkbelysning och fasta apparater. Ange också om rummet ska ha dimmer, rörelsevakt eller dubbeltrapp för belysning från två håll.
-
2
Kontrollera central, jordning och skydd
Be om besked om befintlig elcentral räcker eller om den behöver byggas om. Fråga särskilt om jordfelsbrytare, gruppindelning, skyddsutjämning och om äldre ojordade delar finns kvar i huset som påverkar renoveringen.
-
3
Kräv tydlig dokumentation när arbetet är klart
Be om uppdaterad gruppförteckning, placering av dolda dosor, uppgift om vilka grupper som försörjer vad och vilket material som byggts in. Det är särskilt värdefullt inför framtida felsökning, håltagning och kommande ombyggnader.
Det här bör finnas med i underlaget
Ett bra underlag för el i villa och radhus beskriver rummens funktion, fasta apparater och vilka ytskikt som ska öppnas eller återställas. Ju tidigare elektrikern får rätt information, desto lättare blir det att samordna dragning av kablar, placering av dosor och arbetet med snickare, målare och köksmontör.
Kontrollera också att offerten skiljer mellan nyinstallation, komplettering i befintliga väggar och eventuella följdarbeten som håltagning och återställning. Om arbetet gäller kök, badrum eller tvättstuga behöver ordningsföljden vara tydlig så att el inte kolliderar med skåp, tätskikt eller rördragning. ROT kan vara relevant för arbetskostnaden vid renovering av bostad du äger och bor i.
- ✓ Planritning med möblering och placering av fasta vitvaror
- ✓ Lista över uttag, brytare, belysningspunkter och datauttag per rum
- ✓ Uppgift om befintlig elcentral, huvudsäkring och om jordfelsbrytare finns
- ✓ Samordning med kök, badrum, ventilation, värme och eventuell golvvärme
- ✓ Krav på dokumentation efter avslutat arbete, inklusive gruppförteckning
Behöver du hjälp med att planera elen?
Beskriv projektet i formuläret här intill om du vill få hjälp att komma vidare med elplanering inför renovering i villa eller radhus.
Kontakta oss idag!
Sammanfattning
Planera elen innan rivning och beställning av kök, ytskikt och belysning, annars blir sena ändringar både krångliga och onödigt störande. En tydlig rumslista, kontroll av elcentralen och krav på dokumentation efteråt ger bättre funktion, säkrare installation och färre överraskningar när renoveringen är klar.
